曲江艺术博物馆位于西安大唐不夜城,大雁塔的南侧。业主希望在博物馆的东入口处建造新的标志性建筑。扩建项目以“城市纪念建筑物”为设计概念的起始,不仅实现了博物馆扩建所需的文化与商业功能,也成为了城市肌理和社会历史的具象缩影。
![1678332357166454onCG.jpg 640.jpg](http://www.archidogs.com/web/upload/at/image/20230309/1678332357166454onCG.jpg)
© 朱润资
![16783323628064848qjd.jpg 640.jpg](http://www.archidogs.com/web/upload/at/image/20230309/16783323628064848qjd.jpg)
© 朱润资
原有的博物馆空间将此次扩建的建筑围绕于其中。如恩为了尽可能地减少对原建筑的影响与干预,仔细斟酌扩建部分的体量和细节。
扩建的建筑体量由四部分组成:下沉基座(Base)、雕塑步道(Sculptural Walk)、观景平台(Platform)和纪念建筑(Monument)。整个基座为现浇混凝土,从原广场的水平面下沉而来,延伸了公共空间。
![1678332368561168wIyR.jpg 640.jpg](http://www.archidogs.com/web/upload/at/image/20230309/1678332368561168wIyR.jpg)
![1678332373629009LOiT.jpg 640.jpg](http://www.archidogs.com/web/upload/at/image/20230309/1678332373629009LOiT.jpg)
© 方方的田
一楼入口处,如恩保留了部分原有的宽阔台阶,连接下沉基座。坚固的混凝土基座保留了博物馆的现有空间和餐厅,同时增加了新的功能空间,如零售空间和公共卫生间,旨在为相邻步行街的活动属性进行功能补充。
从地面层通往博物馆B2层的扶梯,仿佛是隐藏在物理空间中的雕塑式隧道,在压缩与扩展的剖面视角中游走。而三层楼高的采光井,为下沉广场增添了一抹戏剧性。
![1678332378689190Ebaq.jpg 640.jpg](http://www.archidogs.com/web/upload/at/image/20230309/1678332378689190Ebaq.jpg)
![1678332383753290wac6.jpg 640.jpg](http://www.archidogs.com/web/upload/at/image/20230309/1678332383753290wac6.jpg)
© 朱润资
观景平台悬浮于下沉基座之上,表现为柱子与门楣的组合结构。网格石柱和玻璃幕墙之间的悬浮平台,将零售空间囊括其内,分隔了下沉基座的雕刻语言及圆形体量的绘制。
![16783323897391234YrV.jpg 640.jpg](http://www.archidogs.com/web/upload/at/image/20230309/16783323897391234YrV.jpg)
© 朱润资

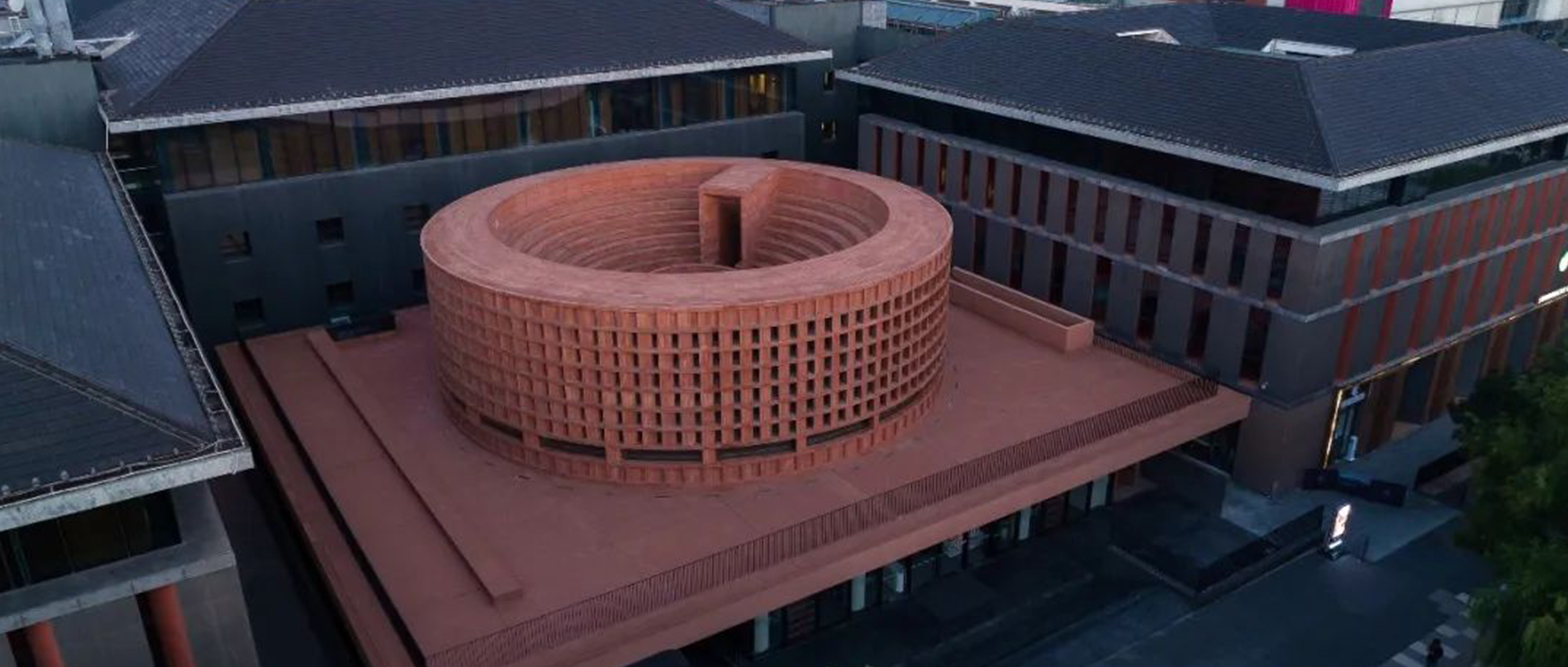

如恩将二楼的休息厅置入于建筑顶部的圆形雕塑之中。为了增加建筑的透光性,立面采用了菱形的红洞石间隔排列组成。
![1678332396125634SznO.jpg 640.jpg](http://www.archidogs.com/web/upload/at/image/20230309/1678332396125634SznO.jpg)
![1678332416887420vlqx.jpg 640.jpg](http://www.archidogs.com/web/upload/at/image/20230309/1678332416887420vlqx.jpg)
© 朱润资
原建筑西北角的通道可直接到达的二层露台,碗状的镂空圆形剧场映入眼帘,既拓展了博物馆的休憩、餐饮和休闲属性,又可用于演出、放映、讲座等公共项目,为公众提供了开放式的活动场地。
![1678332425605990iuT8.jpg 640.jpg](http://www.archidogs.com/web/upload/at/image/20230309/1678332425605990iuT8.jpg)
![1678332431584581WeHj.jpg 640.jpg](http://www.archidogs.com/web/upload/at/image/20230309/1678332431584581WeHj.jpg)
© 朱润资
-
项目图纸
![1678332444455204S0CN.jpg 640.jpg](http://www.archidogs.com/web/upload/at/image/20230309/1678332444455204S0CN.jpg)
总平面图 © 如恩设计研究室
![1678332462891766QxBN.jpg 640.jpg](http://www.archidogs.com/web/upload/at/image/20230309/1678332462891766QxBN.jpg)
负二层平面图 © 如恩设计研究室
![167833247068872842bF.jpg 640.jpg](http://www.archidogs.com/web/upload/at/image/20230309/167833247068872842bF.jpg)
负一层平面图 © 如恩设计研究室
![1678332476172103SENI.jpg 640.jpg](http://www.archidogs.com/web/upload/at/image/20230309/1678332476172103SENI.jpg)
一层平面图 © 如恩设计研究室
![1678332482148547t0OI.jpg 640.jpg](http://www.archidogs.com/web/upload/at/image/20230309/1678332482148547t0OI.jpg)
二层平面图 © 如恩设计研究室
![1678332487213723Q0Ah.jpg 640.jpg](http://www.archidogs.com/web/upload/at/image/20230309/1678332487213723Q0Ah.jpg)
屋顶平面图 © 如恩设计研究室
![1678332524498072Up6Q.jpg 640.jpg](http://www.archidogs.com/web/upload/at/image/20230309/1678332524498072Up6Q.jpg)
北立面图 © 如恩设计研究室
![1678332531887585V6JO.jpg 640.jpg](http://www.archidogs.com/web/upload/at/image/20230309/1678332531887585V6JO.jpg)
南立面图 © 如恩设计研究室
![1678332536956673Myb5.jpg 640.jpg](http://www.archidogs.com/web/upload/at/image/20230309/1678332536956673Myb5.jpg)
东立面图 © 如恩设计研究室
![1678332541273342HHCP.jpg 640.jpg](http://www.archidogs.com/web/upload/at/image/20230309/1678332541273342HHCP.jpg)
西立面图 © 如恩设计研究室
![1678332547501958SPXu.jpg 640.jpg](http://www.archidogs.com/web/upload/at/image/20230309/1678332547501958SPXu.jpg)
剖面图 © 如恩设计研究室
![1678332558450776ue8F.jpg 640.jpg](http://www.archidogs.com/web/upload/at/image/20230309/1678332558450776ue8F.jpg)
剖面图 © 如恩设计研究室
![1678332565436430wJnC.jpg 640.jpg](http://www.archidogs.com/web/upload/at/image/20230309/1678332565436430wJnC.jpg)
剖面图 © 如恩设计研究室
![1678332572826307imWU.jpg 640.jpg](http://www.archidogs.com/web/upload/at/image/20230309/1678332572826307imWU.jpg)
剖面图 © 如恩设计研究室
-
项目信息
灯塔
曲江艺术博物馆扩建
地点:中国西安
完成时间:2021年12月
业主:西安运高国际酒店有限公司
项目内容:建筑设计
项目功能:博物馆,零售
建筑面积:1,990平方米
占地面积:1,492平方米
主创建筑师:郭锡恩,胡如珊
主持协理: 赵磊
设计团队: 冯立星,笪文博,韩笑,田骅,吴叶
建筑设计
如恩设计研究室
顾问
当地设计院(建筑):中国建筑西北设计研究院有限公司
灯光:丽耐莱特照明(中国)有限公司
施工方
施工总包:中国电建集团重庆工程有限公司
